您當前位置：行業與產品 >> 截止閥系列 >> Y型截止閥

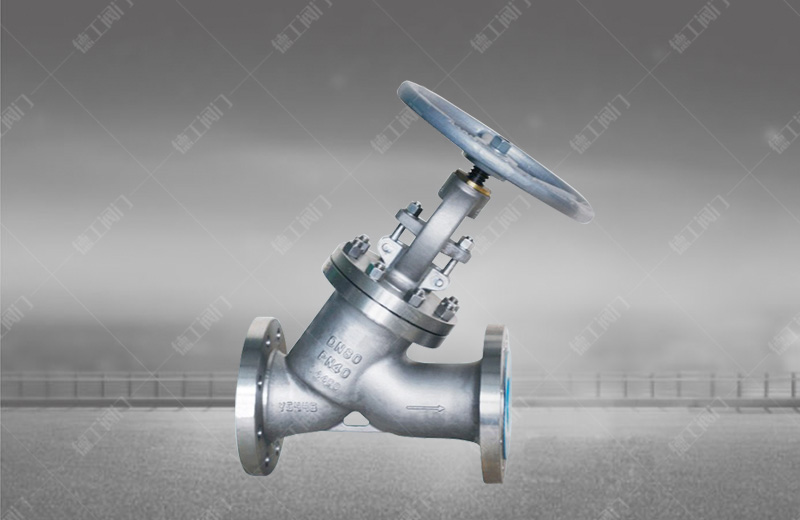

Y型截止閥
技術參數
產品型號：J45H/J45Y
公稱通徑：DN25～300 mm
壓力范圍：PN1.6～16MPa
工作溫度：-196℃～+600℃
驅動方式：手動、傘齒輪、電動
主體材質：碳鋼、不銹鋼、合金鋼
設計與制造：GB12235
結構長度：GB12221
法蘭尺寸：GB9113 JB79
壓力-溫度：GB9131
試驗-檢驗：GB/T13927 JB/T9092
產品詳情

壓力試驗

公稱壓力 1.6 2.5 4.0 6.4 10.0 16.0
強度試驗 2.4 3.8 6.0 9.6 15.0 24.0
水密封試驗 1.8 2.8 4.4 7.4 11.0 18.0
上密封試驗 1.8 2.8 4.4 7.04 11.0 18.0
氣密封試驗 0.4-0.7


主要零件材料及性能

體蓋扳 閥桿 密封面 墊片(環) 填料 工作溫度℃ 適用介質
WCB 2Cr13 13Cr
STL
本體材料
尼龍 		增強柔性石墨
1Crl3／柔性石墨
08軟鋼
0Cr18Ni9Ti
OCr18Ni12Mo2Ti 		柔性石墨
增強柔性石墨
SFB-260
SFP-260 		≤425
水、蒸汽、油品
WC1 38CrMoAI
25Cr2MoV 		≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 硝酸類
ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸類


主要外形連接尺寸
公稱壓力 公稱通徑 尺寸 公稱壓力 公稱通徑 尺寸
L H Do L H Do
1.6
       2.5
       4.0 		15 130 190 140 6.4
       10.0 		15 170 220 160
20 150 200 140 20 190 240 160
25 160 225 140 25 210 265 180
32 180 270 160 32 230 290 200
40 200 310 180 40 260 355 250
50 230 330 200 50 300 380 280
65 290 350 250 65 370 410 300
80 310 420 280 80 380 500 350
100 350 455 300 100 430 550 400
125 400 520 320 125 500 615 450
150 480 570 350 150 550 695 500
200 600 680 450 200 650 790 600
250 730 740 600 250 775 960 700
300 850 840 700 300 - - -
350 980 950 800 350 - - -
400 1100 1085 900 400 - - -
