您當前位置：行業與產品 >> 截止閥系列 >> 電動截止閥

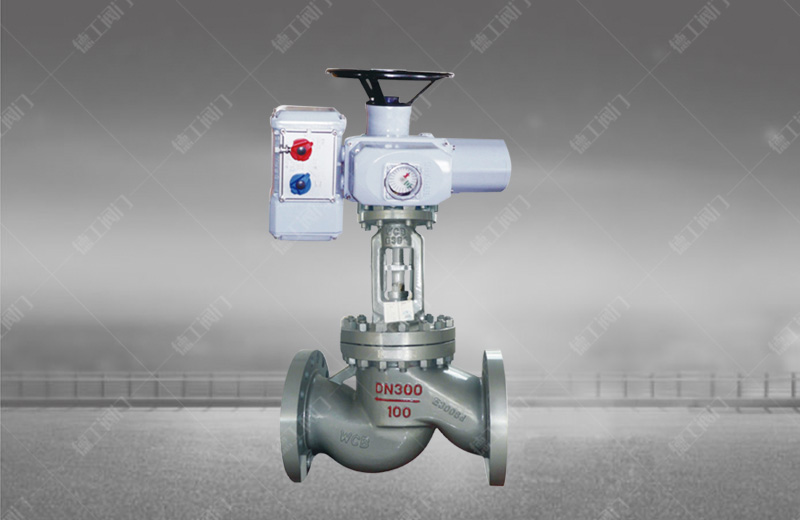

電動截止閥
技術參數
產品型號：J941H/Y/W
公稱通徑：DN50-DN300mm
公稱壓力：PN1.6MPa-16.0MPa
適用介質：水、氣、油
適用溫度：-20℃-425℃
閥體材質：碳鋼、不銹鋼
控制方式：常開型、常閉型
附件選擇：電動機構、手動機構
法蘭標準：GB/T9113-2010、JB/T79-1994
制造標準：GB/T 12235-2007
結構標準：GB/T 12221-2005
產品詳情

產品概述

       電動截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。該閥只適用于全開和全關，不允許作調節和節流。被廣泛用于公稱壓力在PN1.6～16MPa，工作溫度-29～550℃的環保、石油、化工、電力行業等各種場合的管路上，起到切斷流體的作用。


產品特點

1、電動截止閥產品設計制造按標準，結構合理，密封可靠，性能優良，造型美觀。

2、閥瓣、閥座密封面用鐵基合金堆焊或司太立鈷基質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。

3、電動截止閥閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。

4、倒密封采用螺紋連接密封或本體堆焊奧氏體不銹鋼而成，密封可靠，填料更換可在不停機情況下進行方便快捷不影響系統運行。

5、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。


閥門試驗壓力

公稱壓力PN(MPa) 實驗壓力(MPa)
殼體 密封(液) 密封(氣) 上密封
1.6 2.4 1.8 0.6 1.8
2.5 3.8 2.8 0.6 2.8
4.0 6 4.4 0.6 4.4
6.4 9.6 7 0.6 7
10 15 11 0.6 11
16 24 18 0.6 18


主要零件材質

零件名稱 材質
閥體 WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni2Mo2Ti、ZG00Cr17Ni14Mo2、ZG1Cr5Mo
閥瓣 WCB+D507Mo、0Cr18Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12
螺紋壓套 2Cr13、1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、316L、25Cr2Mo1VA
閥桿 2Cr13、1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、316L、25Cr2Mo1VA
閥蓋 WCB、ZG1Cr18Ni9T、ZG1Cr18Ni2Mo2Ti、ZG00Cr17Ni14Mo2、ZG1Cr5Mo
填料 柔性石墨、PTFE
壓蓋 WCB、ZG1Cr18Ni9T、ZG1Cr18Ni2Mo2Ti、ZG00Cr17Ni14Mo2、ZG1Cr5Mo
滑塊 2Cr13、1Cr18Ni9Ti、1Cr18Ni2Mo2Ti、316L、25Cr2Mo1VA
電動執行器 殼體(HT200、WCB)


主要外形連接尺寸

公稱壓力
PN(MPa) 		公稱通徑
DN(mm) 		標準值 參考值
L D D1 n2 D6 b f f1 Z-φd L1 H 重量
1.6 50 230 160 125 100 16 3 4-φ18 590 645 48
65 290 180 145 120 18 3 4-φ18 590 690 60
80 310 195 160 135 20 3 8-φ18 590 715 65
100 350 215 180 155 20 3 8-φ18 590 770 71
125 400 254 210 185 22 3 8-φ18 590 780 119
150 480 280 240 210 24 3 8-φ23 590 810 210
200 600 335 295 265 26 3 12-φ23 810 967 320
250 622 405 355 320 30 3 12-φ25 810 1143 550
300 698 460 410 375 30 4 12-φ25 830 1292 785
2.5 50 230 160 125 100 20 3 4-φ18 590 645 50
65 290 180 145 120 22 3 8-φ18 590 690 65
80 310 195 160 135 22 3 8-φ18 590 715 67
100 350 230 190 160 24 3 8-φ23 590 770 73
125 400 270 220 188 28 3 8-φ25 590 780 127
150 480 300 250 218 30 3 8-φ25 810 810 215
200 600 360 310 278 34 3 12-φ25 810 967 322
250 622 425 370 332 36 3 12-φ30 830 1143 585
300 698 485 430 390 40 4 16-φ30 830 1292 795
4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4.5 12-φ34 830 1213 420
10.0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4.5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4.5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4.5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4.5 12-φ4l 830 1425 850
16.0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4.5 8-φ34 830 935 238
