您當前位置：行業與產品 >> 蝶閥系列 >> AT氣動襯氟對夾蝶閥

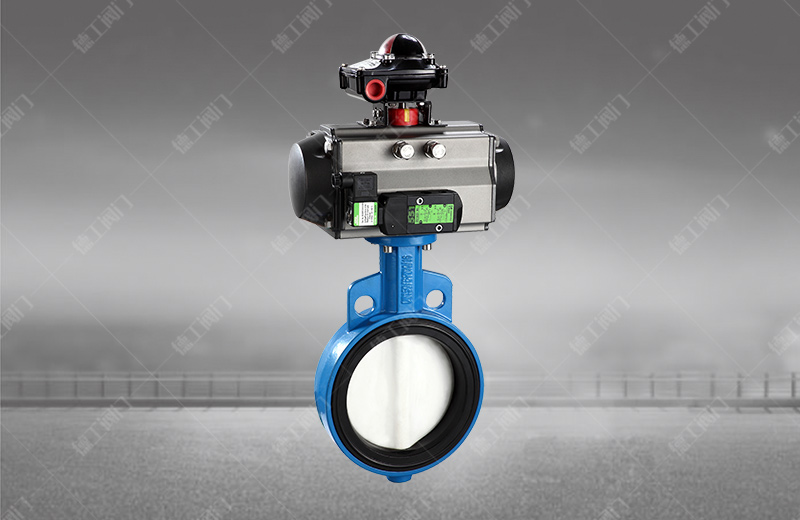

AT氣動襯氟對夾蝶閥
技術參數
產品型號：D671F46
公稱通徑：DN40~1200mm
公稱壓力：≤1.6MPa
適用溫度：≤120℃
適用介質：濃度的王水、氫氟酸和各種有機酸、強酸、強氧化劑等
主要材質：HT250、WCB、CF8、CF8M、CF3、CF3M
產品詳情

產品概述
       D671F46氣動對夾式襯氟蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，延長了使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、強堿，王水等具有強腐蝕的介質。

主要零件材質

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB 35 CF8 CF8M CF3 CF3M
3 閥桿 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 襯里/閥座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5 密封圈 FPM(氟橡膠) FPM(氟橡膠)
6 彈性條(墊) Si(硅橡膠) Si(硅橡膠)
7 調節定位座 0Cr18Ni9 0Cr18Ni9 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
8 緊固螺栓 35 35 1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
9 螺母 45 45 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9
10 操作手柄 ZL101


主要外形連接尺寸

公稱通徑 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd

DN
(mm)

NPS
(inch)

PN1.0MPa PN1.6MPa
40 3/2 33 145 110 85 3 18 4-φ18 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18 180 145 120 3 20 4-φ18
80 3 46 195 160 135 3 22 4-φ18 195 160 135 3 22 8-φ18
100 4 52 215 180 155 3 22 8-φ18 215 180 155 3 24 8-φ18
125 5 56 245 210 185 3 24 8-φ18 245 210 185 3 26 8-φ18
150 6 56 280 240 210 3 24 8-φ23 280 240 210 3 28 8-φ18
200 8 60 335 295 265 3 26 8-φ23 335 295 265 3 30 12-φ23
250 10 68 390 350 320 3 28 12-φ23 405 355 320 3 32 12-φ25
300 12 78 440 400 368 3 28 12-φ23 460 410 375 4 34 12-φ25
350 14 78 500 460 428 4 30 16-φ23 520 470 435 4 38 16-φ25
400 16 102 565 515 482 4 32 16-φ25 580 525 485 4 40 16-φ30
450 18 114 615 565 532 4 32 20-φ25 640 585 545 4 44 20-φ30
500 20 127 670 620 585 4 34 20-φ25 705 650 608 4 46 20-φ34
600 24 154 780 725 685 5 36 20-φ30 840 770 718 5 54 20-φ41
700 28 165 895 840 800 5 40 24-φ30 910 840 788 5 54 24-φ41
800 32 190 1 950 905 5 44 24-φ34 1020 950 898 5 54 24-φ41
900 36 203 1110 1050 1005 5 46 28-φ34 1120 1050 998 5 54 28-φ41
1000 40 216 1220 1160 1115 5 50 28-φ34 1255 1170 1110 5 60 28-φ48
1200 48 254 1450 1380 1325 5 56 32-φ41
