您當前位置：行業與產品 >> 蝶閥系列 >> 氣動法蘭式軟密封蝶閥

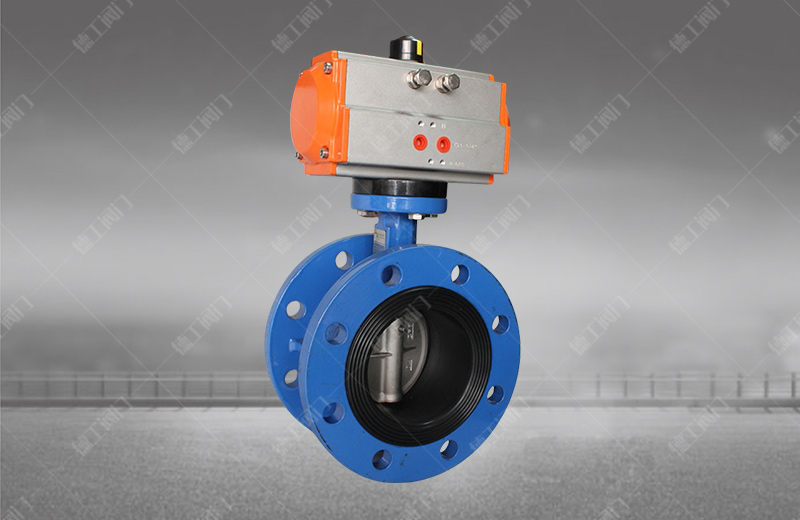

氣動法蘭式軟密封蝶閥
技術參數
產品型號：D641X
公稱通徑：DN25~1000mm
公稱壓力：1.6MPa
閥體材質：WCB、304、316、UPVC
閥板材質：304、316、316L、尼龍板、鋁青銅、球鐵鍍鎳
適用溫度：NBR：-30～80℃；EPDM：-30～120℃；PTFE：-30～130℃
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
產品詳情

產品概述

     氣動中線蝶閥是一種蝶板的回轉中心(即閥門軸中心)位于閥體的中心線和蝶板的密封截面上的蝶閥，連接方式有對夾式和法蘭式。氣動中線蝶閥流體阻力較小，中大口徑的蝶閥全開時有效流通面積較大，啟閉迅速省力，利用壓縮空氣來帶動碟扳旋轉90角度即可完成啟閉，也可以裝配上電氣閥門定位器對介質流量，壓力，溫度等各項參數進行調節控制。


結構特點

1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。
2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。
3、流量特性為直線，調節性能好。
4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。
5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓?jiǎn)㈤]5萬次以上仍保持零泄漏。


主要技術參數

閥體材質：WCB、304、316、UPVC
閥板材質：304、316、316L、尼龍板、鋁青銅、球鐵鍍鎳
密封閥座：NBR、EPDM、PTFE【壓力等級】：1.6MPa
公稱通徑：DN25-DN1000
結構形式：A型、LT凸耳式
連接方式：對夾、法蘭式
電磁閥電壓：AC220V/110V/380V/24V 50/60HZ  DC24V/12V +10%到-10%
溫度范圍：NBR：-30～80℃；EPDM：-30～120℃；PTFE：-30～130℃
氣動執行器：雙作用、單作用
氣動附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構


主要外形連接尺寸

口徑

英寸

法蘭 GB國標尺寸PN10/PN16/PN25

執行器尺寸

L

H

H1

D1

n-d

重量KG

A

B

C

DN50

2

108

245

80

125/125/125

4-18/4-18/4-18

12

217

137

111

DN65

2-1/2

112

250

90

145/145/145

4-18/4-18/8-18

13.75

258

147

122

DN80

3

114

350

98

160/160/160

4-18/8-18/8-18

16.25

258

147

122

DN100

4

127

380

112

180/180/190

8-18/8-18/8-22

21

299

165

135

DN125

5

140

410

128

210/210/220

8-18/8-18/8-26

30

349

182

153

DN150

6

140

490

147

240/240/250

8-22/8-22/8-26

37

397

199

173

DN200

8

152

560

178

295/295/310

8-22/12-22/12-26

49

473

221

192

DN250

10

165

621

215

350/355/370

12-22/12-26/12-30

72

560

249

213

DN300

12

178

680

250

400/410/430

12-22/12-26/16-30

92

601

280

243

DN350

14

190

757

280

460/470/490

16-22/16-26/16-33

127.5

738

383

356

DN400

16

216

825

320

515/525/550

16-26/16-30/16-36

158

738

383

356

DN450

18

222

925

350

565/585/600

20-26/20-30/20-36

202

738

383

356

DN500

20

229

1010

380

620/650/660

20-26/20-33/20-36

251

940

434

415

DN600

24

267

1180

440

725/770/770

20-30/20-36/20-36

350

940

434

415
