您當前位置：行業與產品 >> 水力控制閥系列 >> 靜音止回閥

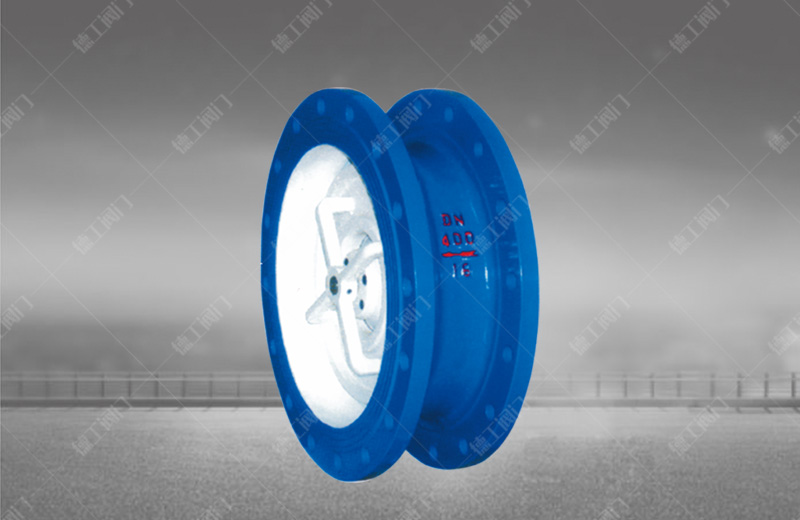

靜音止回閥
技術參數
產品型號：CVKR
公稱通徑：DN300~600mm
公稱壓力：PN1.0~2.5MPa
適用介質：水、油品、海水、污水
適用溫度：0~80℃
法蘭標準：GB/T17241.6、GB/T9113
試驗標準：GB/T13927、API598
產品詳情

靜音止回閥概述

       靜音止回閥采用符合水力學的輪廓設計取得較佳的流線型水路內部附有導流體的設計能保證最小的壓力損失。靜音式止回閥安裝于水泵出水口處可在水流倒流前先行快速關閉避免產生水錘、水擊聲和破坪性沖擊以達到靜音、防止倒流和保護設備的目的。靜音止回閥廣泛用于給排水、消防、暖通、工業等系統。

靜音止回閥主要技術參數

公稱通徑

DN300~600mm

公稱壓力

1.0/1.6/2.5MPa

工作溫度

0℃-80℃

密封試驗

1.1倍公稱壓力

殼體試驗

1.5倍公稱壓力


靜音止回閥材質說明

序號

零件名稱

材質

1

閥體

GG25

2

閥盤

QA19-4

3

軸承

QA19-4

4

彈簧

SYS316

5

導流體

GG25

6

閥座

QA19-4


主要外形尺寸(法蘭鉆孔按GB/Tl7241.6—1998標準)

型號

公稱通徑

D1

D2

D3

N-ΦD

L

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

1.0MPa

1.6 MPa

CVKR-0300

DN300

370

400

410

460

12-13

12-28

181

CVKR-0350

DN350

429

460

470

520

16-23

16-28

184

CVKR-0400

DN400

480

515

525

580

16-28

16-31

191

CVKR-0450

DN450

530

565

585

640

20-28

20-31

203

CVKR-0500

DN500

582

620

650

715

20-28

20-34

219

CVKR-0600

DN600

682

725

770

810

840

20-31

20-37

222

CVKR-0700

DN700

794

840

840

895

910

24-31

24-37

280

CVKR-0800

DN800

901

950

950

1015

1025

24-34

24-40

356

CVKR-0900

DN900

1001

1050

1050

1125

1125

28-40

28-40

368

CVKR-1000

DN1000

1112

1160

1170

1230

1255

28-43

28-43

432

CVKR-1200

DN1200

1380

1390

1455

1485

32-49

32-49

524
