產品概述

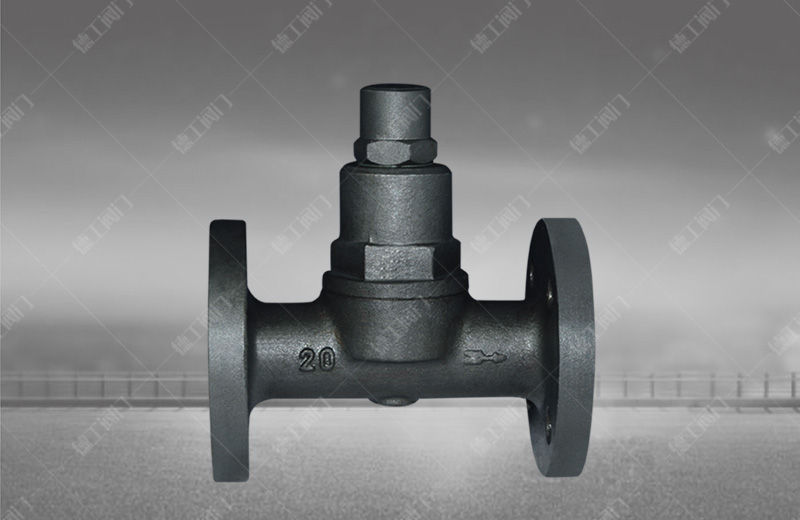

可調雙屬片式疏水閥（TB5F型）工作原理是由雙金屬片感溫元件帶動閥心進行開關閥門。當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置。當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置。在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。
適用范圍
可調雙屬片式疏水閥（TB5F型）用于蒸汽主管、分汽缸、蒸汽伴熱管線、散熱器、低溫加熱槽、夾屑鍋等。
特點及性能
1、新型SCCV關閉系統設計，關閉可靠，壽命長久。
2、排放溫度可調整,有效地利用高溫凝結水中的顯熱,節能效果顯著。
3、排放溫度在管網運行時就可進行，并可任意角度安裝。
4、閥前始終存有高溫凝結水，形成可靠的水封，無蒸汽泄漏。
5、抗水擊，排空氣性能優良。
6、動作時無噪音，有利于保護環境。
7、通汽初始，閥門全部開啟，低溫冷凝水和空氣迅速排除。大大縮短設備啟動時間。
8、內部零件全都用不銹鋼制造，抗腐蝕、汽蝕。
主要外形及連接尺寸
| 產品型號 | 公稱通徑 （DN） | 連接方式 | 使用壓力 （MPa） | 最高允許溫度（℃） | 調整溫度范圍（℃） | 外型尺寸 | 參考重量 （Kg） | |||
| L | H1 | H2 | W | |||||||
| TB6 | 15～20 | 螺紋 | 0.01～1.6 | 220 | 50～180 | 90 | 108 | 25 | 63 | 1.8 |
| 25 | 95 | |||||||||
| TB6F | 15～20 | 法蘭 | 0.01～1.6 | 220 | 50～180 | 150 | 108 | 25 | 63 | 3.2 |
| 25 | 160 | 3.9 | ||||||||
| 32～50 | 230 | 5.6 | ||||||||
| TB6W | 15～20 | 承插焊 | 0.01～1.6 | 220 | 50～180 | 90 | 108 | 25 | 63 | 1.8 |
| 25 | 95 | |||||||||
| TB11 | 15～20 | 螺紋 | 0.01～1.6 | 220 | 50～190 | 90 | 108 | 25 | 63 | 1.8 |
| 25 | 95 | |||||||||
| TB11F | 15～20 | 法蘭 | 0.01～1.6 | 220 | 50～190 | 150 | 108 | 25 | 63 | 3.2 |
| 25 | 160 | 3.9 | ||||||||
| 32～50 | 230 | 5.6 | ||||||||
| TB11W | 15～20 | 承插焊 | 0.01～1.6 | 220 | 50～190 | 90 | 108 | 25 | 63 | 1.8 |
| 25 | 95 | |||||||||
| TB3 | 15～20 | 螺紋 | 0.01～1.6 | 350 | 50～190 | 80 | 90 | 23 | 56 | 1.5 |
| 25 | 85 | |||||||||
| TB3F | 15～20 | 法蘭 | 0.01～1.6 | 350 | 50～190 | 150 | 90 | 23 | 56 | 3.3 |
| 25 | 160 | 4.2 | ||||||||
| TB3W | 15～20 | 承插焊 | 0.01～1.6 | 350 | 50～190 | 80 | 90 | 23 | 56 | 1.5 |
| 25 | 85 | |||||||||
| TB5 | 15～20 | 螺紋 | 0.01～2.1 | 350 | 50～200 | 80 | 90 | 23 | 56 | 1.5 |
| 25 | 85 | |||||||||
| TB5F | 15～20 | 法蘭 | 0.01～2.1 | 350 | 50～200 | 150 | 90 | 23 | 56 | 3.3 |
| 25 | 160 | 4.2 | ||||||||
| TB5W | 15～20 | 承插焊 | 0.01～2.1 | 350 | 50～200 | 80 | 90 | 23 | 56 |
1.5 |
