您當前位置：行業與產品 >> 閘閥系列 >> 氣動刀閘閥

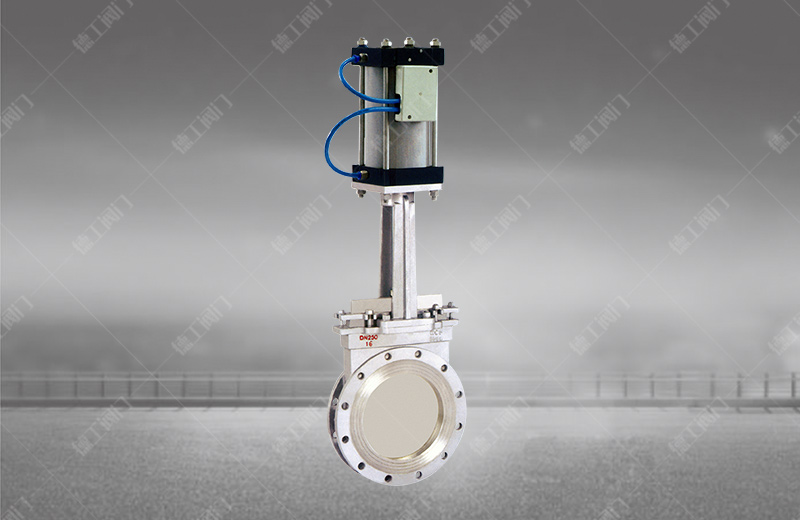

氣動刀閘閥
技術參數
產品型號：PZ673H
公稱通徑：DN50~1200mm
公稱壓力：PN0.6~1.6MPa
工作溫度：-20~80℃
閥體材質：碳鋼（C）、不銹鋼（P4、P6）
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224
產品詳情

產品概述
       氣動刀閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。用戶可根據實際需要進行選擇。廣泛應用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。

結構特點

1、閥門采用整體式設計，流體阻力小，操作靈活方便。
2、氣動刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量大大減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、丁腈橡膠，密封性好，耐腐蝕。

主要性能規范

公稱壓力 PN
殼體試驗 1.5×PN
密封試驗 1.1×PN
工作溫度 橡膠≤80℃,四氟密封≤180℃,硬密封≤425℃
適用介質 糖漿、紙漿、污水、煤漿、灰、渣水混合物


主要零件材質

閥體、上蓋 碳鋼、不銹鋼
閥板 不銹鋼
閥桿 不銹鋼
密封圈 橡膠、四氟、不銹鋼、硬質合金


主要外形及連接尺寸

公稱壓力

（MPa）

DN L D1 D2 H n-M

公稱壓

力（MPa）

DN L D1 D2 H n-M
0.6MPa 50 48 90 110 335 4-M12 1.0MPa 50 48 100 125 335 4-M16
65 48 110 130 363 4-M12 65 48 120 145 363 4-M16
80 51 125 150 395 4-M16 80 51 135 160 395 4-M16
100 51 145 170 465 4-M16 100 51 155 180 465 8-M16
125 57 175 200 530 8-M16 125 57 185 210 530 8-M16
150 57 200 225 630 8-M16 150 57 210 240 630 8-M20
200 70 255 280 750 8-M16 200 70 265 295 750 8-M20
250 70 310 335 900 12-M16 250 70 320 350 900 12-M20
300 76 362 395 1120 12-M20 300 76 368 400 1120 12-M20
350 76 412 445 1260 12-M20 350 76 428 460 1260 16-M20
400 89 462 495 1450 16-M20 400 89 482 515 1450 16-M22
450 89 518 550 1600 16-M20 450 89 532 565 1600 20-M22
500 114 568 600 1800 16-M20 500 114 585 620 1800 20-M22
600 114 670 705 2300 20-M22 600 114 685 725 2300 20-M27
700 127 775 810 2500 24-M22 700 127 800 840 2500 24-M27
800 127 880 920 2800 24-M27 800 127 898 950 2800 24-M30
900 154 980 1020 3100 27-M27 900 154 1005 1050 3100 28-M30
1000 165 1080 1120 3400 28-M27 1000 165 1115 1160 3400 28-M30
1200 190 1295 1340 3600 32-M30 1200 180 1325 1380 3600 32-M36
