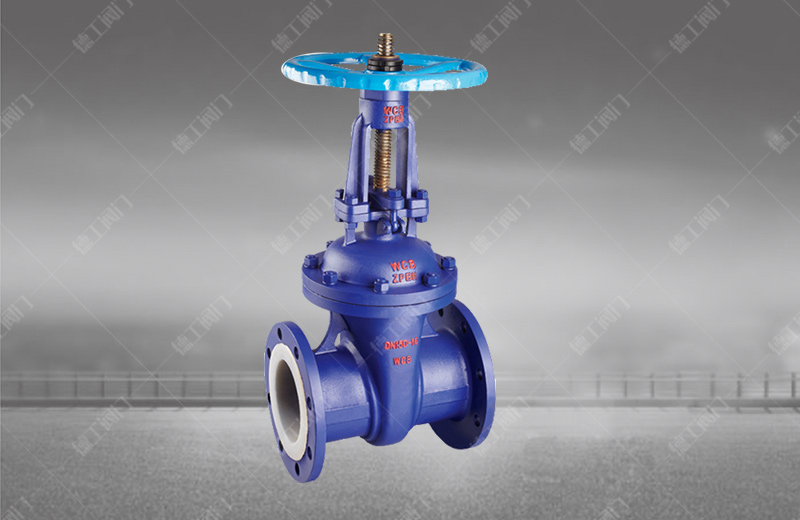

耐腐蝕襯氟閘閥
技術參數
產品型號：Z41F46
公稱通徑：DN15～500mm
適用溫度：-50℃～150℃
主要材料：碳鋼、鑄鐵
設計制造標準：GB/T 12234
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008
產品詳情

 產品概述
       耐腐蝕襯氟閘閥適用在-50℃~150℃的各種濃度的硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。


結構特點
1、閥體、閥蓋的內腔和閘板、閥桿外表面等直接與介質接觸的部件，全部名襯FEP（F46）等氟塑料；
2、密封副為FPF（F46）/ FEP（F46）或其它材料組合，摩擦系數小，啟閉力矩低；
3、填料采用PTFE（F4）標準填料，密封性能好，維護更換方便；
4、帶有彈性的閘板，可補償閘板密封面與閥座密封面之間楔角偏差，吻合度好，密封效果理想；
5、介質可從兩側任意方向通過閘閥，適用于介質方向可能改變的管路上作用啟閉裝置。


主要零部件材料

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄閥
Z C P R PL RL
1 閥體/端蓋/閘板 HT250 WCB CF8 CF8M CF3 CF3M
2 閥桿 1Cr13 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯里/閥座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
4 填料/壓蓋 WCB CF8 CF8M CF3 CF3M
5 填料 PTFE(F4) PTFE(F4) PTFE(F4)
6 活節螺栓 35 1Cr17Ni2 1Cr17Ni2
7 閥桿螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
8 緊固螺母 45 1Cr17Ni2 1Cr18Ni9Ti
9 螺母 0Cr18Ni9 0Cr18Ni9
10 手輪 WCB WCB WCB


主要外形尺寸

公稱通徑 標準值 參考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Фd W D0 H WT(Kg)
PN0.6MPa
15 1/2 130 80 55 40 2 12 4-Ф12 100 100 120 5
20 3/4 150 90 65 50 2 14 4-Ф12 100 120 140 6
25 1 160 100 75 60 2 14 4-Ф12 120 130 150 7
32 1-1/4 180 120 90 70 2 16 4-Ф14 120 156 185 10
40 1-1/2 240 130 100 80 3 16 4-Ф14 160 165 205 18
50 2 250 140 110 90 3 16 4-Ф14 160 350 400 25
65 2-1/2 270 160 130 110 3 16 4-Ф14 180 370 435 30
80 3 280 185 150 125 3 18 4-Ф18 180 430 510 43
100 4 300 205 170 145 3 18 4-Ф18 220 495 595 58
125 5 325 235 200 175 3 20 8-Ф18 220 610 735 100
150 6 350 260 225 200 3 20 8-Ф18 240 670 820 115
200 8 400 315 280 255 3 22 8-Ф18 240 815 1015 145
250 10 450 370 335 310 3 24 12-Ф18 240 965 1215 230
300 12 500 435 395 362 4 24 12-Ф23 280 1140 1440 335
350 14 550 485 445 412 4 26 12-Ф23 280 1275 1625 540
400 16 600 535 495 462 4 28 16-Ф23 320 1445 1845 670
450 18 650 590 550 518 4 28 16-Ф23 320 1530 1980 780
500 20 700 640 600 568 4 30 16-Ф23 360 1725 2225 850
公稱通徑 標準值 參考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Фd D0 H H1 WT(Kg)
PN1.0MPa
15 1/2 130 95 65 45 2 14 4-Ф14 100 110 125 6
20 3/4 150 105 75 55 2 16 4-Ф14 100 120 140 7
25 1 160 115 85 65 2 16 4-Ф14 120 132 155 8
32 1-1/4 180 135 100 78 2 18 4-Ф18 120 156 185 11
40 1-1/2 240 145 110 85 3 18 4-Ф18 160 167 210 20
50 2 250 160 125 100 3 20 4-Ф18 160 358 410 28
65 2-1/2 270 180 145 120 3 20 4-Ф18 180 375 440 32
80 3 280 195 160 135 3 22 4-Ф18 180 435 515 45
100 4 300 215 180 155 3 22 8-Ф18 220 500 600 60
125 5 325 245 210 185 3 24 8-Ф18 220 615 740 110
150 6 350 280 240 210 3 24 8-Ф23 240 675 825 120
200 8 400 335 295 265 3 26 8-Ф23 280 820 1020 150
250 10 450 390 350 320 3 28 12-Ф23 320 970 1220 240
300 12 500 440 400 368 4 28 12-Ф23 320 1145 1445 340
350 14 550 500 460 428 4 30 16-Ф23 360 1280 1630 550
400 16 600 565 515 482 4 32 16-Ф25 400 1450 1850 680
450 18 650 615 565 532 4 32 20-Ф25 500 1538 1988 795
500 20 700 670 620 585 4 34 20-Ф25 500 1730 2230 880
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-Ф14 120 110 130 7
20 3/4 150 105 75 55 2 16 4-Ф14 120 120 140 8
25 1 160 115 85 65 2 16 4-Ф14 120 135 160 9
32 1-1/4 180 135 100 78 2 18 4-Ф18 160 160 190 13
40 1-1/2 240 145 110 85 3 18 4-Ф18 160 170 220 25
50 2 250 160 125 100 3 20 4-Ф18 160 360 410 32
65 2-1/2 270 180 145 120 3 20 4-Ф18 180 380 440 38
80 3 280 195 160 135 3 22 8-Ф18 180 440 520 50
100 4 300 215 180 155 3 24 8-Ф18 240 500 600 68
125 5 325 245 210 185 3 26 8-Ф18 240 615 740 125
150 6 350 280 240 210 3 28 8-Ф23 280 680 830 170
200 8 400 335 295 265 3 30 12-Ф23 280 820 1020 210
250 10 450 405 355 320 3 32 12-Ф25 320 980 1230 260
300 12 500 460 410 375 4 34 12-Ф25 320 1150 1450 480
350 14 550 520 470 435 4 38 16-Ф25 400 1285 1635 620
400 16 600 580 525 485 4 40 16-Ф30 400 1455 1855 805
450 18 650 640 585 545 4 44 20-Ф30 500 1545 1990 880
500 20 700 705 650 608 4 46 20-Ф34 500 1735 2235 920
PN2.5MPa
公稱通徑 標準值 參考值
DN(mm) NPS(inch) L D D1 D2 f b Z-Фd D0 H H1 WT(Kg)
PN2.5MPa
15 1/2 130 95 65 45 2 16 4-Ф14 120 110 130 8
20 3/4 150 105 75 55 2 16 4-Ф14 120 120 140 9
25 1 160 115 85 65 2 16 4-Ф14 160 135 160 10
32 1-1/4 180 135 100 78 2 18 4-Ф18 160 160 190 14
40 1-1/2 240 145 110 85 3 18 4-Ф18 180 170 220 28
50 2 250 160 125 100 3 20 4-Ф18 180 360 410 36
65 2-1/2 270 180 145 120 3 22 8-Ф18 240 380 440 45
80 3 280 195 160 135 3 22 8-Ф18 240 440 520 58
100 4 300 230 190 160 3 24 8-Ф23 280 500 600 76
125 5 325 270 220 188 3 28 8-Ф25 280 615 740 143
150 6 350 300 250 218 3 30 8-Ф25 320 680 830 178
200 8 400 360 310 278 3 34 12-Ф25 320 820 1020 243
250 10 450 425 270 332 3 36 12-Ф30 400 980 1230 275
300 12 500 485 430 390 4 40 16-Ф30 400 1150 1450 520
PN4.0MPa
15 1/2 130 95 65 46 2 14 4-Ф14 160 220 240 9
20 3/4 150 105 75 56 2 16 4-Ф14 180 256 280 12
25 1 160 115 85 65 3 16 4-Ф14 180 275 305 14
