您當前位置：行業與產品 >> 閘閥系列 >> 電動法蘭閘閥

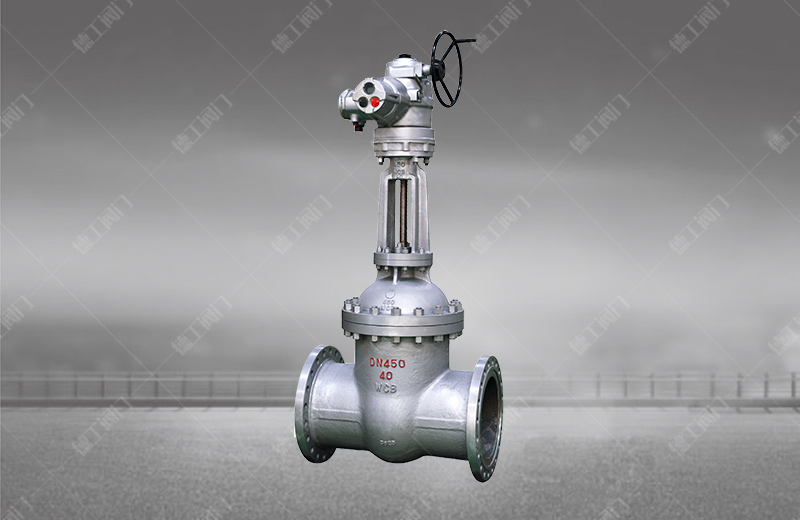

電動法蘭閘閥
技術參數
產品型號：Z941H
公稱通徑：DN40～500mm
壓力范圍：PN10～420MPa
工作溫度：-29℃～+600℃
主體材質：碳鋼、不銹鋼、合金鋼
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品詳情

產品概述

      電動法蘭閘閥是由閘閥閥體配用多回轉式電動執行器，使閥板作上下直線運動，實現遠程控制閥位開關，切斷或接通管路介質。電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。該閥是通過驅動閘板沿通道軸線垂直方向移動切斷接通介質流的控制部件，在使用過程中，閥門必須是全開或全關，不能用作調節流量。

結構與特點
    1、選材考究，符合國內外相關標準，材料的全面質量高。
    2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
    3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
    4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
    5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
    6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

主要性能規范

型號

公稱壓力
(MPa)

實驗壓力

工作溫度(℃)

適用介質

強度水（MPa）

密封（水）空氣（MPa）

低壓密封空氣（MPa）

Z41H-16C
Z41W-16P(R)

1.6

2.4

1.8

0.6

≤425

硝酸類

Z41W-25P(R)

2.5

3.8

2.8

0.6

≤200

醋酸類

Z41W-40P(R)

4.0

6.0

4.4

0.6

≤200

硝酸類

Z41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸類


主要零件材質

閥體/閥蓋

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

WCB

零件名稱

ZGICr18Ni9Tit系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12M02Ti系列

ZG00Cr17Ni14M02系列

WCB系列

閘板

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

1Cr13

閥桿

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

填料

PTFE編織

PTFE編織

PTFE編織

PTFE編織

石墨

墊片

304L＋PTFE

304L＋PTFE

316＋PTFE

316L＋PTFE

石墨

壓蓋

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02系列

WCB

填料壓環

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45


主要外形尺寸及重量

公稱壓力
PN(MPa) 		通徑
DN(mm) 		L D D1 D2 b Z-ød D3 H H1 D0 重量
(kg)
1.6 40 240 150 110 88 20 4-ø17.5 164 602 602 300 68
50 250 165 125 102 20 4-ø17.5 164 610 610 300 69
65 270 185 145 122 20 4-ø17.5 164 612 612 300 80
80 280 200 160 133 20 8-ø17.5 195 690 690 300 83
100 300 220 180 158 20 8-ø17.5 220 833 833 300 94
125 325 250 210 184 22 8-ø17.5 268 867 876 300 125
150 350 285 240 212 24 8-ø22 280 958 958 300 160
200 400 340 295 268 26 12-ø22 370 1096 1096 300 225
250 450 405 355 320 30 12-ø26 460 1244 1244 300 348
300 500 460 410 370 30 12-ø26 530 1430 1474 400 485
350 550 520 470 430 34 16-ø26 610 1565 1663 400 696
400 600 580 525 482 36 16-ø30 710 1735 1886 400 1000
500 700 715 650 585 44 20-ø33 5860 1961 2181 400 1064
