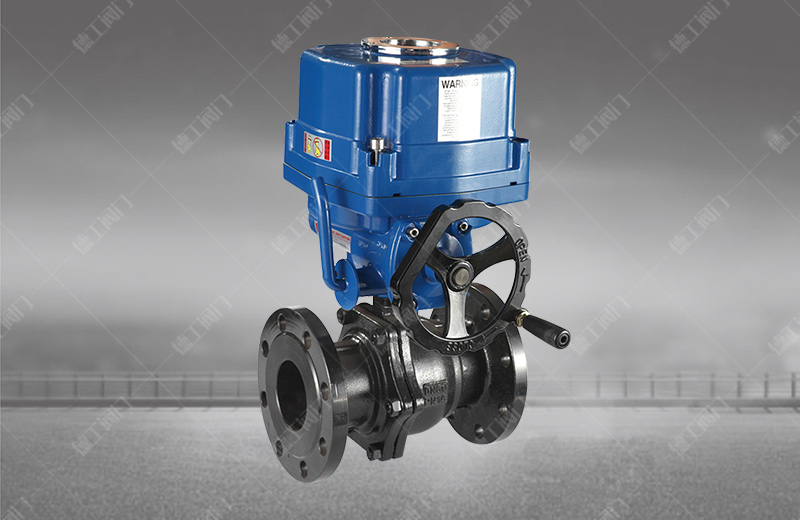

防爆電動球閥
技術參數
產品型號：FBQ941F
公稱通徑：DN15~200mm
公稱壓力：PN16~100MPa
閥體材質：WCB、304、316、316L
連接方式：法蘭、螺紋或其它
設計標準：GB/T 12237、API 608、BS 5351
連接標準：ASME B16.5、GB/T 9113、JB/T 79、HG/T 20592、HG/T 20615
結構長度：GB/T 12221、ASME B16.10
壓力試驗：GB/T 13927、API 598、GB/T 26480
壓力-溫度等級：ASME B16.34、GB/T 12224
產品詳情
主要零件材質
零件名稱 閥體、側體 球體、閥桿 填料 密封圈
Q941F-16C        Q941F-25C        Q941F-40C WCB 2Cr13 聚四氟乙烯或        柔性石墨 聚四氟乙烯、增強聚四氟乙烯、對位聚苯
Q941F-16P        Q941F-25P        Q941F-40P ZG1Cr18Ni9Ti 1Cr18Ni9Ti
Q941F-16R        Q941F-25R        Q941F-40R ZG0Cr18Ni12Mo2Ti 0Cr18Ni12Mo2Ti


主要外形連接尺寸

PN1.6(MPa)
通徑(DN) L D D1 D2 b H Z-d 重量 驅動裝置
15 130 95 65 45 14 352 4-14 - LQ51
20 130 105 75 55 14 355 4-14 - LQ51
25 140 115 85 65 14 360 4-14 8 LQ51
32 165 135 100 78 15 386 4-18 13 LQ5-1
40 180 145 110 85 16 394 4-18 17 LQ5-1
50 200 160 125 100 16 472 4-18 25 Q10-6 3/4
65 220 180 145 120 18 486 4-18 60 Q10-6 3/4
80 250 195 160 135 20 579 8-18 65 Q30-6 3/4
100 280 215 180 155 20 595 8-18 75 Q30-6 3/4
125 320 245 210 185 22 650 8-18 97 Q60-4 3/4
150 360 280 240 210 24 739 8-23 162 Q120-2 3/4
200 400 335 295 265 26 799 12-23 226 Q120-2 3/4
250 533 406 362 324 30 890 12-25 - -
300 610 483 432 381 32 940 12-25 - -
