您當前位置：行業與產品 >> 球閥系列 >> 氣動高平臺球閥
氣動高平臺球閥
技術參數
產品型號：Q641F
公稱通徑：DN15~200mm
公稱壓力：PN1.6~6.4MPa
適用溫度：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕性液體
閥體材質：WCB、304、316
設計標準：GB/12237
連接法蘭尺寸：GB/9113、JB/T79
實驗和檢驗：JB/T9092
產品詳情

產品概述

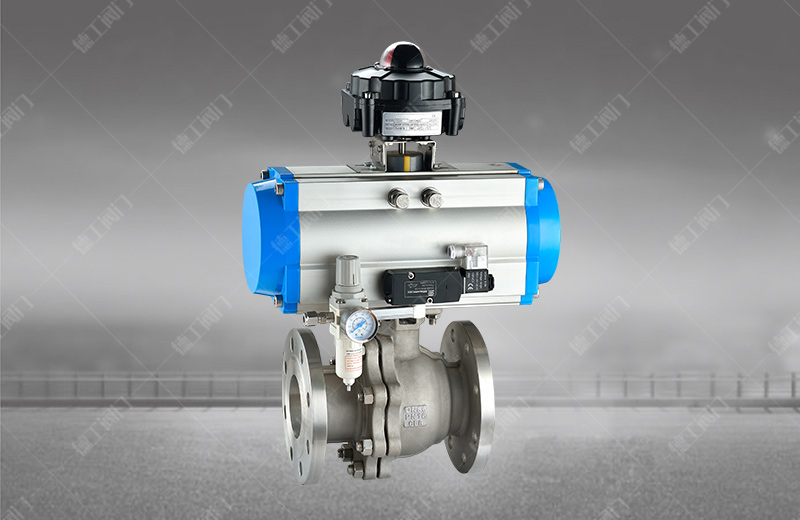

       氣動高平臺球閥，又名氣動球閥，氣動法蘭高平臺球閥。是由高平臺球閥和氣動執行器組成。執行機構安裝處采用準ISO5211-2001鑄造為一體式，無需外加支架就可以直接安裝。利用壓縮空氣為動力，通過接受工業信號（4~20mA）來完成閥門的開關和調節。氣動高平臺球閥在各個行業領域上有著很好的應用，比如船舶、化工、開采、城建、環保、水利等由此可見高平臺球閥在現在各種工業上的需求量。


主要零件材質

序號NO 零件名稱 材質
不銹鋼 碳鋼
1 螺栓 不銹鋼SS304 碳鋼
2 彈簧墊圈 不銹鋼SS304 不銹鋼SS304
3 螺母 不銹鋼SS304 碳鋼
4 閥蓋 不銹鋼CF8/CF8M 碳鋼WCB
5 閥體 不銹鋼CF8/CF8M 碳鋼WCB
6 球 不銹鋼CF8 不銹鋼CF8
7 密封圈 聚四氟乙稀PTFE 聚四氟乙稀PTFE
8 閥桿 不銹鋼SS316 不銹鋼SS304
9 填料 聚四氟乙稀PTFE 聚四氟乙稀PTFE
10 壓緊螺母 不銹鋼SS304 不銹鋼SS304
11 彈簧墊圈 不銹鋼SS304 不銹鋼SS304
12 螺母 不銹鋼SS304 不銹鋼SS304
13 手柄 不銹鋼SS304 不銹鋼SS304

主要外形連接尺寸

SIZE 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2″ 3″ 4″
d 15 20 25 32 38 50 65 76 100
L 130 150 160 180 200 230 290 310 350
D 95 105 115 135 145 160 180 195 230
D1 65 75 85 100 110 125 145 160 190
D2 45 55 65 78 85 100 120 135 160
b 14 16 16 18 18 20 22 24 24
f 2 2 2 3 3 3 3 3 3
H 75 95 90 110 130 140 140 180 250
W 130 140 140 170 200 220 220 350 550
n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22
