您當前位置：行業與產品 >> 蝶閥系列 >> 襯氟對夾蝶閥

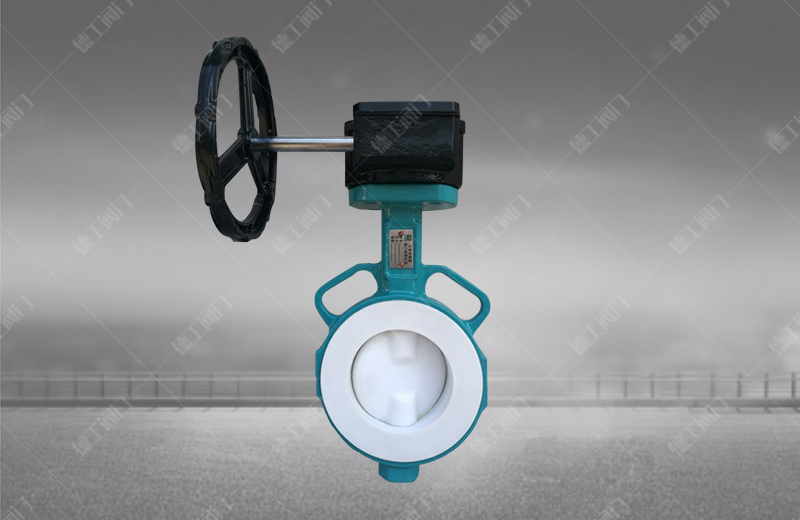

襯氟對夾蝶閥
技術參數
產品尺寸：D371F46
公稱通徑：DN50~1200mm
公稱壓力：PN0.6~1.6MPa
適用溫度：丁腈橡膠：-40℃～90℃；氟橡膠：-20℃～200℃
適用介質：水、空氣、天然氣、油品及弱腐蝕性流體
驅動方式：蝸輪傳動、電動、氣動、液動
閥體材質：WCB、QT450-10、HT200、HT250
制造標準：GB/T 122387-89
法蘭標準：GB9113-2000、GB17241.6-1998
結構長度標準：GB12221-89
檢驗標準：GB/T 13927-92
產品詳情

產品概述
       襯氟蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，延長了使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制，從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、LU氣、強堿，王水等具有強腐蝕的介質。


主要零件材質

零件名稱 材料
閥體 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
閥軸 2Cr13
密封圈 丁腈耐油橡膠
填料 柔性石墨


主要外形連接尺寸  單位：mm

稱通徑

主 要 尺 寸

參考值

DN(mm)

NPS(inch)

L

D

D1

D2

f

b

Z-d

Do

H

對夾

法蘭

PN1.0MPa

40

3/2

33

106

150

110

85

3

19

4-18

150

140

50

2

43

108

165

125

100

3

21

4-18

150

140

65

5/2

46

112

185

145

120

3

21

4-18

150

150

80

3

46

114

200

165

135

3

21

8-18

150

165

100

4

52

127

220

180

155

3

23

8-18

200

180

125

5

56

140

250

210

185

3

23

8-18

200

200

150

6

56

140

285

240

210

3

25

8-23

280

220

200

8

60

152

340

295

265

3

25

8-23

280

270

250

10

68

165

395

350

320

4

28

12-23

200

320

300

12

78

178

445

400

370

4

23

12-23

240

330

350

14

78

190

505

460

430

4

28

16-23

240

385

400

16

102

216

565

515

480

4

28

16-26

280

430

450

18

114

265

615

565

530

4

30

20-26

280

480

500

20

127

229

670

600

580

4

30

20-26

320

540

600

24

154

267

780

725

680

5

34

20-30

320

610

700

28

165

292

895

840

795

5

36

24-30

360

650

800

32

190

318

1015

950

900

5

38

24-33

360

710

900

36

203

330

1115

1050

1000

5

40

28-33

380

780

1000

40

216

410

1230

1160

1050

5

42

28-36

400

900

1200

48

254

470

1455

1380

1330

5

44

32-39

400

1050
