您當前位置：行業與產品 >> 蝶閥系列 >> 法蘭式伸縮蝶閥

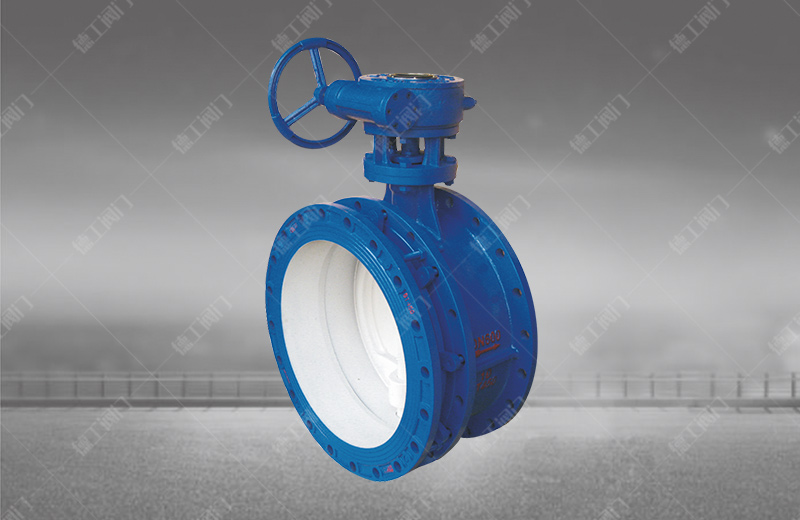

法蘭式伸縮蝶閥
技術參數
產品型號：SD341X/SD342X
公稱通徑：DN50mm-DN2000mm
公稱壓力：PN0.6MPa~1.6MPa
適用介質：水、油品
適用溫度：10℃-80℃
閥體材質：碳鋼、不銹鋼
制造標準：GB/T12238-1989
結構長度：GB/T12221-1989
法蘭標準：GB/T9113-1988
產品詳情

產品概述

      法蘭式伸縮蝶閥是蝶閥系列的特殊類，是可以一閥兩用的閥門，它集伸縮器和法蘭式蝶閥于一體。該閥能在一定范圍內可軸向伸縮，有利于管道熱脹冷縮、消除管道振動及在一定角度范圍內克服管道對接不同軸而產生的偏移，有利于方便閥門管路的安裝于拆卸。本閥適用于食品、飲料、醫藥、純凈管路、工業環保、水處理、建筑、給排水、管路作為介質的接通啟閉或調節流量之用。


產品特點

       1、密封部位可調節更換，密封性能可靠。

       2、結構獨特，設計靈活，重量輕，省力，啟閉迅速。

       3、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。


主要技術參數

公稱通徑 DN 50～2000
公稱壓力 PN 0.6 1.0 1.6
試驗壓力 強度實驗 0.9 1.5 2.4
密封實驗 0.66 1.1 1.76
氣密封實驗 0.6 0.6 0.6
使用溫度 ≤80℃
適應介質 空氣、水、蒸汽、煤氣、油品等
驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動


主要零件的材質

零件名稱 材料
閥體 鑄鐵、鑄鋼、不銹鋼鉻、鉬鋼、合金鋼
蝶板 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈 橡膠、聚四氟、聚內脂、不銹鋼
閥桿 2Cr13、不銹鋼、鉻鉬鋼
伸縮管 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料 柔性石墨


主要外形尺寸

公稱通徑 外形尺寸（參考值） 法蘭尺寸和螺栓尺寸（標準值）
H H1 設計****
長度L 		設計最小
長度L 		設計
長度L 		A B 0.6MPa 1.0MPa 1.6MPa
毫米 英寸 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 80 309 164 138 151 180 200 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18
65 2-1/2 95 337 190 154 172 180 200 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18
80 3 98 347 195 163 177 180 200 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18
100 4 114 373 227 184 206 180 200 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18
125 5 128 405 254 195 215 180 200 240 200 176 8-18 250 210 184 8-18 250 210 184 8-18
150 6 139 440 240 201 225 270 280 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22
200 8 174 612 265 215 245 400 425 320 280 254 8-18 340 295 266 8-22 340 294 266 12-22
250 10 215 693 295 235 265 400 425 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26
300 12 245 747 308 254 282 450 560 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26
350 14 270 802 325 271 300 450 560 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26
400 16 305 991 345 283 314 535 580 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30
450 18 325 1037 370 314 340 535 580 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30
500 20 360 1127 377 316 346 535 580 645 600 568 20-22 670 620 582 20-26 715 650 609 20-33
600 24 445 1377 446 388 417 570 660 755 705 667 20-26 780 725 682 20-30 840 770 720 20-36
700 28 505 1496 445 395 425 750 660 860 810 772 24-26 895 840 794 24-30 910 840 794 24-36
800 32 560 1584 479 425 455 750 550 975 920 878 24-30 1015 950 901 24-33 1025 950 901 24-39
900 36 630 1676 515 455 485 750 550 1075 1020 978 24-30 1115 1050 1001 28-33 1125 1050 1001 28-39
1000 40 680 1760 525 465 495 900 750 1175 1120 1078 28-30 1230 1160 1112 28-36 1255 1170 1112 28-42
1200 48 795 2018 574 512 542 1000 925 1405 1340 1295 32-33 1455 1380 1328 32-39 1485 1390 1328 32-48
1400 56 900 2363 599 547 572 1000 925 1630 1560 1510 36-36 1675 1530 1530 36-42 1685 1590 1530 36-48
1600 64 1100 2723 640 589 615 1000 925 1830 1760 1710 40-36 1915 1820 1750 40-48 1930 1820 1750 40-56
1800 72 1124 2844 725 670 695 1100 980 2045 1970 1718 44-39 2115 2020 1950 44-48 2130 2020 1950 44-56
2000 80 1292 3127 764 680 722 1100 980 2265 2180 2125 48-42 2325 2230 2150 48-48 2345 2230 2150 48-62
