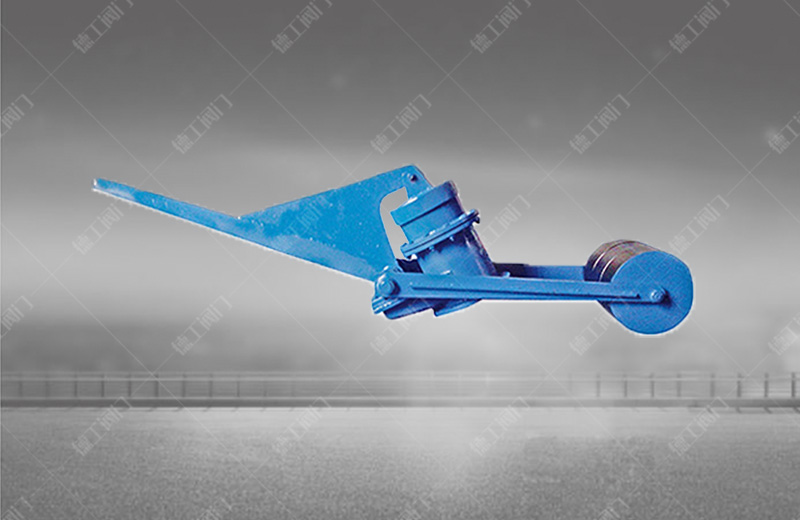

爐頂放散閥

技術參數

產品型號：FS46HL
公稱通徑：DN200~550mm
公稱壓力：PN0.1~0.25MPa
適用溫度：≤400℃
適用介質：煤氣、煙氣及其它氣體
連接尺寸：GB2555-81
檢測標準：GB/T13927-92

產品詳情

產品概述

爐頂放散閥由閥座、閥蓋、下殼、中殼、拉桿等零件組成。其是卷揚機式啟閉機控制杠杠系統拉動閥蓋實現閥門的啟閉。由于采用軸承定位，本閥具有結構簡單、啟閉靈活、密封性能好、操作方便、工作安全可靠等優點，主要用于在高爐休風時將爐中的煤氣排放到大氣中，以保證高爐系統的安全。

產品特點

1、驅動方式為液壓傳動，可克服鋼繩牽引布置的局限性。

2、密封方式為彈簧壓力，可大幅度減小設備的重量。

3、在關閉時，由彈簧倉4、連桿7、轉臂8組成的擺動導桿五桿機構相對于轉臂8具有自鎖能力，這樣就提高了關閉的可靠性。

4、閥蓋與轉臂連接采用雙組球面連接，配合閥蓋與閥座的硬密封面為球面與錐面的情況，使閥蓋在關閉時具備一定自調能力。

5、密封形式采用軟硬雙重密封，外軟內硬，使硬密封減壓、軟密封密封，這樣既實現了可靠的密封，又延長了軟密封的使用壽命。

6、是在開啟時，閥蓋處于放散氣流之外，既實現了順暢放散，又避免損傷設備。

主要性能規范

公稱壓 MPa	0.25
密封試驗壓力MPa	0.275
強度試驗壓力MPa	0.375
適用溫度（℃）	≤500
適用介質	空氣、塵氣、煤氣

主要零件材料

零件名稱	閥座	閥蓋	下殼	中殼	拉桿	密封圈
材料	鑄鋼+堆焊硬質耐磨合金	鑄鋼+堆焊硬質耐磨合金	碳素鋼	鑄鋼	硬素鋼	氟橡膠

產品外形結構尺寸

DN	D	D1	Β	A	Β	H1	H2	L	N-Φd	重量
200	380	340	20	240	528	200	805	410	12-Φ18	970
250	400	350	30	240	573	200	1353	410	12-Φ23	1100
400	545	495	28	350	712	420	1195	700	16-Φ22	1580
550	720	660	30	450	984	382	1320	860	16-Φ22	2550
