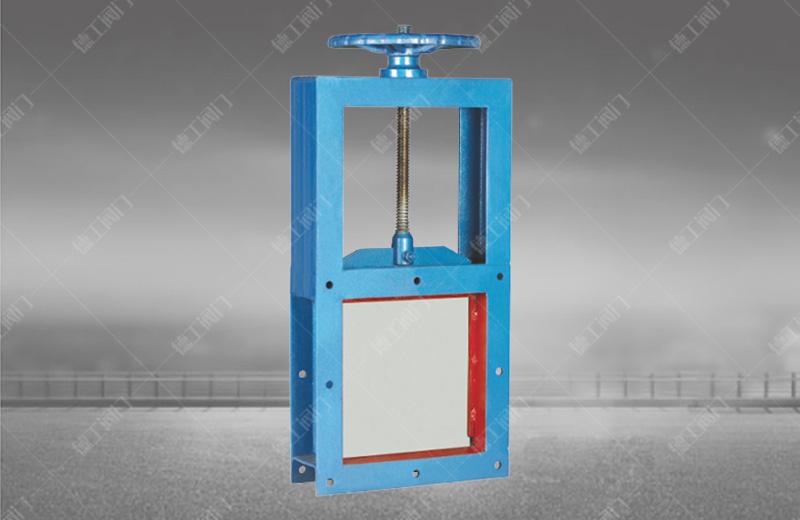

手動螺旋閘門

技術參數

產品型號：LMD/LMS
公稱通徑：200×200~1000×1000
公稱壓力：PN0.1MPa
適用溫度：-10~+200℃
連接法蘭：GB/T9113、JB/T79
主體材料：Q235A、304、316、304L、316L
密封型式：硬密封、軟密封
配套附件：安裝法蘭
適用介質：粉料、晶粒料、顆粒料等

產品詳情

產品概述

手動螺旋閘門是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備。具有結構簡單、操縱靈活、重量輕、無卡阻，能隨時調整尺度等優點。特別適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限制。廣泛用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等，是控制流量變化較大、啟動頻繁、切斷迅速的理想設備。

產品特點

1、具有全通徑的通道，等同于平滑的管道，流通能力大，流阻小。

2、具有雙重上下游密封，無需潤滑的密封部位，密封性好，可靠性高。

3、設計新穎，具有較少的零部件。既滿足了管線的工藝性要求，又滿足了用戶的操作和維護簡便性的要求，能保證閥門長期可靠地運行。

4、可提升的閘板密封面，可刮除密封面的的粘著物，自動清除雜物。

5、整體的不銹鋼材質，可防止腐蝕破壞。

6、短結構的長度設計，可節省原料、安裝空間，也可有效支持管道強度。

7、科學的上密封填料函設計，使上密封安全有效，經久耐用。

8、三角形的支架節省原材料，保證需要的力學性能。

9、閥體加強筋設計提高閥體強度。

10、采用不銹鋼閥桿經久耐用，雙頭螺旋的使用令啟閉更為迅速。

主要連接尺寸

類別	A×A	B×B	C×C	H	L	n-d	重量
單向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	140	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
雙向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
說明	LMD-單向	I-手輪	距地面小于1.7米用手輪，大于1.7米用鏈輪鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
說明	LMS-雙向	Ⅱ-鏈輪
