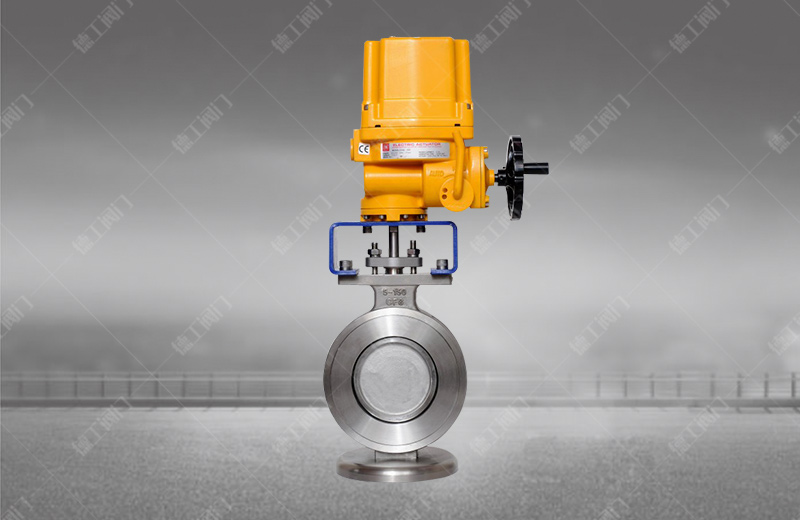

電動高性能蝶閥
技術參數
產品型號：815系列、830系列
公稱通徑：NPS2-1/2"～60"，DN50-700mm
公稱壓力：Class150~900Lb
適用介質：水、蒸氣、油品、酸類腐蝕性等
適用溫度：-29～+260(碳鋼閥體)、-46～+260(不銹鋼閥體)
驅動方式：電動，氣動、手動
設計標準：GB/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999
產品詳情

閥門系列

設計形式

壓力級

規格

適用溫度oC

殼體材料

采用標準

815W系列

對夾式

150級

2-1/2"～30"

-29～+260
(碳鋼閥體)
-46～+260
(不銹鋼閥體)

WCB碳鋼
CF8M
蒙乃爾

API 609

815L系列

凸耳式

2-1/2"～60"

830W系列

對夾式

300級

3"～24"

830L系列

凸耳式

3"～36"

860W系列

對夾式

600級

3"～24"

860L系列

凸耳式

3"～24"


主要性能參數

電動執行器

普通開關型、無源觸點開關型
電位計型帶電阻輸出
電位計型帶4-20mA
調節型輸入輸出4-20mA

防爆電動執行器

EX dⅡBT4   EX d11 CT6
調節型、開關型

電壓

AC220V AC110V AC380
DC12V DC24V DC110V

公稱通徑 DN50-700mm
公稱壓力 150LB-900LB
適用溫度

PTFE:-30~+180℃ , 合金:-30~+420℃

連接方式 對夾式、凸耳式
閥體結構 二偏心、三偏心
閥體材質 WCB、304、316
閥板材質 304、316
閥座襯里 PTFE、合金
適用介質 蒸汽、水液，氯氣,氧氣,高真空,抗硫或腐蝕性,氣體等
電動閥門接線圖及工作原理


主要外形連接尺寸

DN E H2 H1 H C D F B1 B2 近似總重量kg
50 96 80 155 534 249 105 90 43.3 23.3 28
65 119 111 192 571 249 105 90 49 27 30
80 132 121 234 613 249 105 90 49 27 32
100 157 133 258 637 249 105 90 54 30 35
125 186 135 280 659 249 105 90 57 30 37
150 216 152 301 675 249 105 90 57 33 40
200 270 187 381 755 249 105 90 64 36 50
250 324 232 467 960 339 195 180 71 41 88
300 381 260 533 1026 339 195 180 81 48 105
