您當前位置：行業與產品 >> 疏水閥系列 >> 可調雙金屬片式疏水閥（CS47H型）

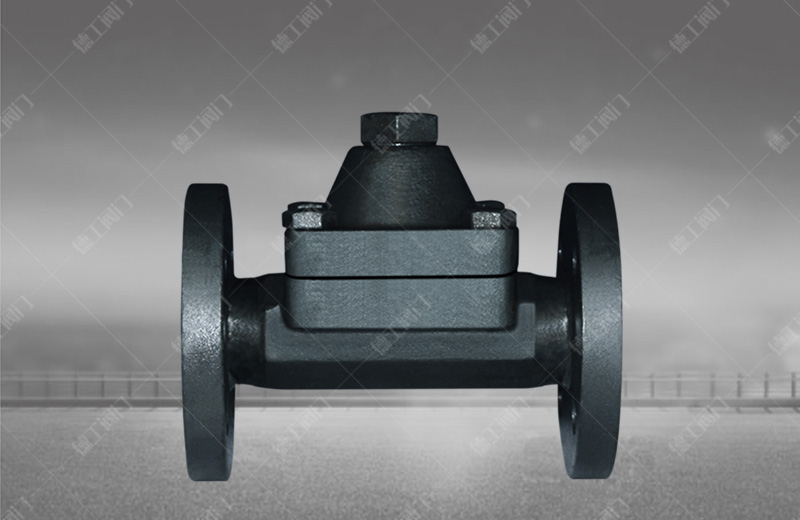

可調雙金屬片式疏水閥（CS47H型）
技術參數
產品型號：CS47H/CS17H
公稱通徑：DN15~50mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
產品詳情

主要特點
      可調雙金屬片式疏水閥（CS47H型）結構獨特、性能優良、排水量大、漏汽最小、排水溫度可調節。過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象�？筛鼡Q內件，易于維修和調整。

適用范圍
      可調雙金屬片式疏水閥（CS47H型）廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。


主要零件材質

型號 CS17/47/67H-16/25/40C
閥體 碳鋼
閥蓋 碳鋼
閥蕊 不銹鋼
閥座 不銹鋼
熱敏元件 熱雙金屬片
過濾器 不銹鋼


主要性能規范

項 目 型號 單位
CS17H一16C CS17H一25 CS17H-40
CS47H一16C CS47H一25 CS47H-40
CS67H一16C CS67H一2S CS67H一40
公稱壓力 1.6 2,5 4．O MPa
殼體試驗壓力 2.4 3.8 6
最高工作壓力 1.6 2.5 4
最高工作溫度 203 220 247 ℃
最高允許溫度 425 425 425
工作介質 蒸汽、凝結水


主要外型及連接尺寸

型號 公稱通徑DN 螺紋通徑 法蘭連接
RC L H W L H D K d C F N-Φ

CS17H-16C

CS47H-16C

CS67H-16C

15 1/2 100 92 82 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 150 92 105 75 55 14 2 4-14
25 1 100 92 82 160 92 115 85 65 14 2 4-14
32 1-1/4 165 140 115 200 140 135 100 78 16 2 4-18
40 1-1/2 165 140 115 200 140 145 110 85 16 3 4-18
50 2 175 140 115 230 140 160 125 100 16 3 4-18

CS17H-25

CS47H-25

CS67H-25

15 1/2 100 92 82 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 150 92 105 75 55 14 2 4-14
25 1 100 92 82 160 92 115 85 65 14 2 4-14
32 1-1/4 165 140 115 200 140 135 100 78 16 2 4-18
40 1-1/2 165 140 115 200 140 145 110 85 16 3 4-18
50 2 175 140 115 230 140 160 125 100 16 3 4-18

CS17H-40

CS47H-40

CS67H-40

15 1/2 100 92 82 150 92 95 65 45 14 2 4-14
20 3/4 100 92 82 150 92 105 75 55 14 2 4-14
25 1 100 92 82 160 92 115 85 65 14 2 4-14
32 1-1/4 165 140 115 200 140 135 100 78 16 2 4-18
40 1-1/2 165 140 115 200 140 145 110 85 16 3 4-18
50 2 175 140 115 230 140 160 125 100 16 3 4-18
