您當前位置：行業與產品 >> 電站閥系列 >> 抽汽止回閥

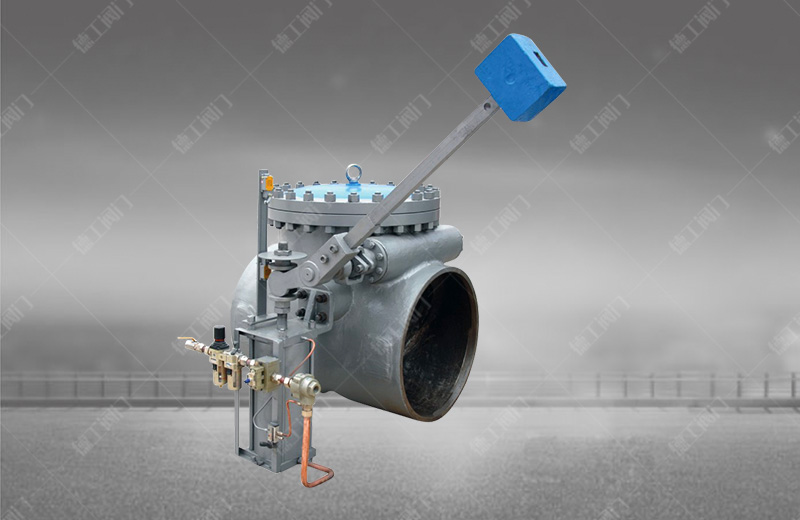

抽汽止回閥
技術參數
產品型號：H664Y
公稱通徑：DN50～1000mm
公稱壓力：PN1.0～10.0MPa
工作溫度：≤550℃
主要材質：WCB、WC6、WC9
適用介質：水、蒸汽、空氣、油品
設計標準：API 6D、BS 1868、GB/T 12235、GB/T 12236、JB/T 8937
結構長度：ASME B16.10、API 6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、ASME B16.25、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、API 6D、GB/T 13927、GB/T 26480
壓力與溫度等級：ASME B16.34 、GB/T 12224
產品詳情

產品概述

      該抽汽止回閥主要用于火力發電廠汽輪機抽汽系統，防止介質或水倒流，對汽輪機水泵等重要設施起到保護作用，其性能要求為在管道介質倒流、斷電、事故等非常狀態下，該閥門瞬間關閉，關閉時間小于0.5秒。


性能規范
1、公稱壓力：

公稱壓力 1.0~2.5 4.0~6.4 10.0
公稱通徑 50~1000 50~400 80~350


2、適用介質：水、蒸汽、空氣、油品
3、工作溫度：

主體材料 WCB WC6 WC9
工作溫度 ≤425℃ ≤540℃ ≤550℃


外形尺寸

H664H-10
DN L D D1 D2 H H1 H2 H3 L1 W（kg）
450 740 428 476 630 990 425 510 755 486 620
500 790 468 520 658 990 470 545 852 554 759
700 1040 682 747 845 990 560 625 1240 820 1258
800 1295 780 842 995 1257 650 645 1348.3 928 1788
1000 1600 1110 1150 1230 1700 850 745 1840 1040 4800


H664H-16
DN L D D1 D2 H H1 H2 W（kg）
200 526 195 239 410 815 325 390 236
300 610 300 354 494 845 350 445 376
400 838 380 436 600 1142 450 490 674


H664H-25
DN L D D1 D2 H H1 H2 W（kg）
250 680 250 302 475 904 380 440 385
500 1020 480 584 820 1240 580 560 1537


下一個產品：沒有了
上一個產品：襯氟對夾蝶閥
