您當前位置:行業與產品 >> 球閥系列 >> 氣動V型球閥

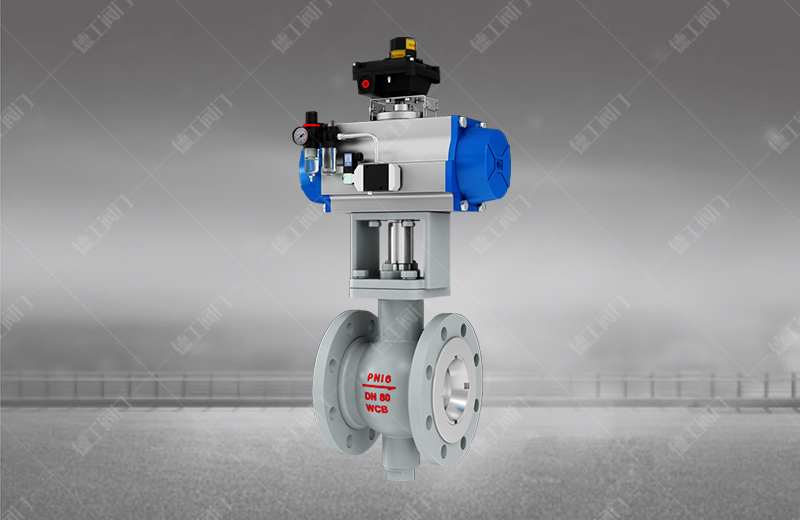

氣動V型球閥
技術參數
產品型號:VQ671F/VQ641F
公稱通徑:對夾式DN25~250mm/法蘭DN25~500mm
公稱壓力:PN1.6~2.5MPa
連接方式:對夾式/法蘭
介質溫度:W1:-40~180℃ W2:-40~300℃ W3:-30~425℃ W4:-40~425℃
閥體材質:碳鋼(C)、不銹鋼(P4、P6)
設計依據:GB標準
設計標準:GB/12237
連接法蘭尺寸:GB/9113、JB/T79
實驗和檢驗:JB/T9092
產品詳情

結構特點
 1、結構緊湊,體積小,可豎臥安裝等優點。
 2、具有出色的調節特性:V型球閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
 3、上限流動容積:由于它的流線型外形以及滿直角回轉控制緣故,使容積的上限特別高,流通能力特別大,流通阻力小,因此可以使用較小的更加經濟實用的閥門尺寸。
 4、V型球閥采用雙軸承結構,機械穩定性能高,啟動扭矩小,保證了閥門具有極好的靈敏度和感應速度。
 5、可靠(安全)性:閥體為一個整體,堅固耐用,操作不受管道壓力影響,并可避免閥體滲漏。
 6、金屬閥座的優越密封性:V型球閥采用可動金屬閥座,自助補償功能,并具有優越密封性能,延長了使用壽命。在流向上,泄漏量≤10-6×額定流量系數。
 7、較強的剪切能力:V型球閥采有金屬硬密封結構,V型球閥芯及金屬閥座在回轉過程中,V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質,并具有自潔功能,避免閥門卡死現象發生。


主要技術參數

公稱通徑 對夾式DN25~250mm/法蘭DN25~500mm
連接方式 對夾式/法蘭
氣缸配置 AT系列、GT系列、AW系列、進口執行器系列
氣缸形式 雙作用、單作用(彈簧復位)
控制方式 二位切斷(開關型)、調節型、三段式(開度可選)
公稱壓力 16、25bar(如需更高壓力訂貨時請注明)
氣源壓力 雙作用:4~8bar、單作用:5~8bar
介質溫度 W1:-40~180℃   W2:-40~300℃   W3:-30~425℃   W4:-40~425℃
環境溫度 標準型:-20~80℃
閥體材質 碳鋼(C)、不銹鋼(P4、P6)
密封材質 聚四氟乙烯(F)、對位聚苯(PPL)、金屬硬密封(H)、硬質合金(Y)
備注:其它特殊密封材質或特殊溫度亦可根據客戶要求設計制造。


主要外形連接尺寸

PN(MPa) DN(mm) 尺寸
L 對夾連接 法蘭連接 H
D D D1 D2 D6 b z-d
1.6 25 102 64 115 85 5 - 14/16 4月14日 233
40 114 82 145/150 110 85/84 - 16/18 4月18日 280
50 124 100 160/165 125 100/99 - 16/20 4月18日 362
65 145 118 180/185 145 120/188 - 18/20 4月18日 377
80 165 130 195/200 160 135/132 - 20 8月18日 410
100 194 155 215/220 180 155/150 - 20/22 8月18日 423
125 210 185 245/250 210 185/184 - 22 8月18日 436
150 229 216 280/285 240 210/211 - 24 8-23/8-22 653
200 243 264 335/340 295 265/266 - 26/24 12-23/12-22 703
250 297 328 405 355 320/319 - 30/26 12-25/12-26 787
300 338 373 460 410 375/370 - 30/28 12-25/12-26 827
2.5 25 102 64 115 85 65 - 16 4月14日 233
40 114 82 145/150 110 85/84 - 18 4月18日 280
50 124 100 160/165 125 100/99 - 20 4月18日 362
65 145 118 160/185 145 120/118 - 22 8月18日 377
80 165 130 195/200 160 135/132 - 22-24 8月18日 410
100 194 155 230/235 190 160/156 - 24 8-23/8-22 423
125 210 185 270 220 188/184 - 28/26 8-25/8-26 436
150 229 216 300 250 218/211 - 30/28 8-25/12-26 653
200 243 264 360 310 278/274 - 34/30 12-25/12-26 703
250 297 328 425 370 332/330 - 36/32 12月30日 787
300 338 373 485 430 390/389 - 40/34 16-30 827
