您當前位置：行業與產品 >> 蝶閥系列 >> 消防專用信號蝶閥

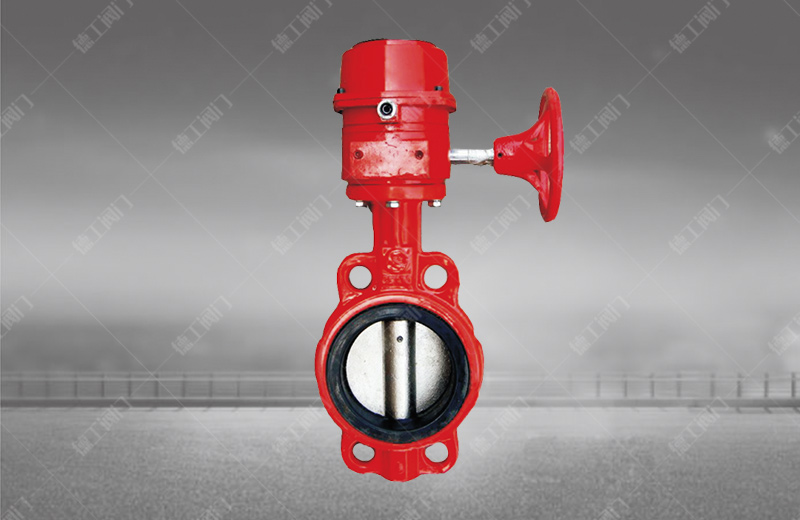

消防專用信號蝶閥
技術參數
產品型號：XD371X（WBSX）
公稱壓力：PN1.0~2.5Mpa
公稱通徑：DN50~350mm
工作溫度：-10℃-80℃
適用介質：水、油、氣
設計標準：GB/T12238-2008
結構長度：GB/T12221-2005
連接標準：JB/T 79.1-1994
壓力試驗：GB/T13927-2008
產品詳情

產品概述

      消防專用信號蝶閥結構簡單、密封可靠、開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可正確無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛適用于消防系統中。


主要性能參數

公稱通徑
公稱壓力
工作溫度
密封試驗
強度試驗
適用介質
DN50～350mm
1.0/1.6/2.5MPa
-10℃～-80℃
1.1倍公稱壓力
1.5倍公稱壓力
水、油、氣


主要零件材質

序號 零件名稱 材質 序號 零件名稱 材質
1 閥體 球鐵、鑄鋼 7 密封圈 NBR.EPDM
2 閥軸 SUS410/SUS316 8 圓墊片 SUS316/黃銅
3 蝶板 球鐵噴塑、不銹鋼 9 對開環 SUS316/黃銅
4 閥座 EPDM，PTEE 10 擋圈 彈簧鋼
6 襯套 青銅、聚四氟乙烯


主要外形尺寸及重量（PN1.0/1.6MPa）

DN(mm) A B C D1 L n-Φ K E 4-Φ1 Φ2 G 重量WT（kg)
50 140 80 43 125 32 4-19 77 57.15 4-6.7 12.6 100 3.34
65 152 89 46 145 32 4-19 77 57.15 4-6.7 12.6 120 3.94
80 159 95 45.21 160 32 8-19 77 57.15 4-6.7 12.6 127 4.05
100 178 114 52.07 180 32 8-19 92 69.85 4-10.3 15.77 156 5.48
125 190 127 55.5 210 32 8-19 92 69.85 4-10.3 18.92 190 7.66
150 203 139 55.75 240 32 8-23 92 69.85 4-10.3 18.92 212 8.5
200 238 175 60.58 295 45 8-23 115 88.9 4-14.3 22.1 268 25
250 268 203 68 350 45 12-23 115 88.9 4-14.3 28.45 325 31.4
300 306 242 76.9 400 45 12-23 140 107.95 4-14.3 31.6 403 45.9
350 368 267 76.17 460 45 16-23 140 107.95 4-14.3 31.6 436 54
