您當前位置：行業與產品 >> 蝶閥系列 >> 對焊式硬密封蝶閥

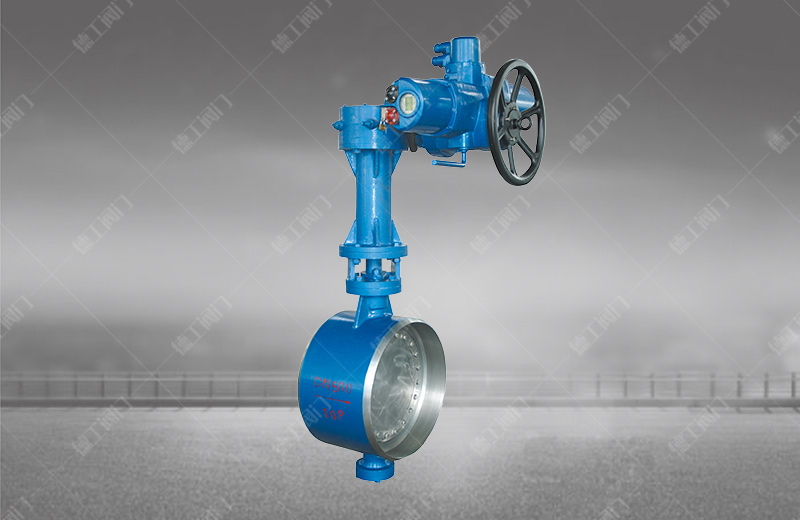

對焊式硬密封蝶閥
技術參數
產品型號：D363H/W
公稱通經：DN80～2000mm、NPS3"～80"
公稱壓力：強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度：碳鋼：-29℃～425℃，不銹鋼：-40℃～650℃
適用介質：水、熱水、蒸汽、油品
驅動形式：蝸輪傳動、電動、氣動、液動
焊接標準：GB12224、ANSI B16.25、DIN2559
產品詳情

產品概述

       對焊式硬密封蝶閥被廣泛用于介質溫度≤425℃的冶金 、電力、石油化工、以及給排水和市政建設等工業管道上。采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，作調節流量和載斷流體使用，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。


結構特點
1、采用三偏心蝶閥結構，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥。
2、由于采用焊接結構，使閥門與管道平面達到永久性的零泄漏。
3、此閥無法蘭，對管道和保溫包扎帶來了很大的方便和美觀。


主要技術參數

公稱通徑DN（mm） DN（100～400）mm、in4～48
公稱壓力PN（MPa） 強度試驗（1.5×PN）密封試驗（1.1×PN）
適用溫度 碳鋼：-29℃～425℃，不銹鋼：-40℃～650℃
適用介質 水、蒸汽、熱水、油品
驅動方式 蝸輪傳動、電動、氣動、液動
壓力等級 ANSI 150Lb/PN25
焊接標準 GB12224、ANSI B16、25、DIN2559


主要零件材質

零件名稱 材料
閥體 碳鋼、不銹鋼、鉻鋁鋼
蝶板 碳鋼、合金鋼、不銹鋼
閥座 3不銹鋼、鈷基硬質合金
軸套 不銹鋼
閥桿 不銹鋼、特殊材料
填料 柔性石墨





主要外形連接尺寸

公稱壓力 通徑 外形尺寸（參考值）
DN IN L D d H H1 A1 B1

D363H

PN0.6MPa

600 24 390 636 602 499 1280 570 660
700 28 430 726 692 566 1480 750 550
800 32 470 826 792 632 1608 750 550
900 36 510 926 892 693 1857 750 550
1000 40 550 1028 992 757 2038 900 750
1200 48 630 1228 1192 851 2237 1000 925
1400 56 710 1428 1392 876 2411 1000 925
1600 64 790 1628 1592 1095 2756 1000 925
1800 72 870 1828 1792 1214 3093 1100 980
2000 80 950 2028 1992 1332 3355 1100 980

D363H

PN1.0MPa

600 24 390 636 602 499 1280 570 660
700 28 430 726 692 566 1480 750 550
800 32 470 826 792 632 1608 750 550
900 36 510 926 892 693 1857 750 550
1000 40 550 1028 992 757 2038 900 750
1200 48 630 1228 1192 851 2237 1000 925
1400 56 710 1428 1392 876 2411 1000 925
1600 64 790 1628 1592 1095 2756 1000 925
1800 72 870 1828 1792 1214 3093 1100 980
2000 80 950 2028 1992 1332 3355 1100 980

D363H

PN1.6MPa

80 3 180 90 78 90 356 180 200
100 4 190 110 96 100 375 180 200
125 5 200 135 121 113 401 180 200
150 6 210 161 146 130 450 270 280
200 8 230 222 202 205 545 400 425
250 10 250 278 254 235 630 400 425
300 12 270 330 303 275 715 450 560
350 14 290 382 351 309 817 450 560
400 15 310 432 398 346 923 535 580
450 18 330 484 450 392 1059 535 580
500 20 350 535 501 427 1126 535 580
600 24 390 636 602 509 1369 570 660
700 28 430 726 692 572 1492 750 550
800 32 470 826 792 638 1622 750 550
900 36 510 926 892 700 1924 750 550
1000 40 550 1028 992 765 2054 900 750
1200 48 630 1228 1190 860 2259 1000 925
1400 56 710 1428 1392 986 2610 1000 925
1600 64 790 1628 1590 1106 2856 1000 925
1800 72 870 1828 1792 1226 3121 1100 980
2000 80 950 2028 1992 1345 3385 1100 980

D363H

PN2.5MPa

80 3 180 90 78 90 356 180 200
100 4 190 110 96 106 387 180 200
125 5 200 135 121 122 413 180 200
150 6 210 161 146 136 459 270 280
200 8 230 222 202 215 585 400 425
250 10 250 278 254 247 649 400 425
300 12 270 330 303 288 771 450 560
350 14 290 382 351 333 929 450 560
400 15 310 432 398 359 993 535 580
450 18 330 484 450 405 1053 535 580
500 20 350 535 501 444 1245 535 580
600 24 390 636 602 521 1750 570 660
700 28 430 726 692 586 1519 750 550
800 32 470 826 792 659 1659 750 550
900 36 510 926 892 720 1829 750 550
1000 40 550 1028 992 780 1949 900 750
1200 48 630 1228 1190 889 2243 1000 925
1400 56 710 1428 1392 1000 2462 1000 925

D363H

PN4.0MPa

80 3 180 90 78 108 430 180 200
100 4 190 110 96 108 390 180 200
125 5 200 135 120 120 414 180 200
150 6 210 161 145 135 494 270 280
200 8 230 222 200 202 578 400 425
250 10 250 278 252 235 673 400 425
300 12 270 330 301 280 793 450 560
350 14 290 382 351 315 921 450 560
400 15 310 432 398 355 1021 535 580
450 18 330 484 448 370 1143 535 580
500 20 350 535 495 420 1192 535 580
600 24 390 636 595 490 1327 570 660
